Elektronske naprave in vezja poganjajo današnjo tehnologijo, od pametnih telefonov in pametnih domov do električnih vozil in obnovljivih omrežij. Upravljajo signale, nadzorujejo moč in omogočajo pretok podatkov v neštetih aplikacijah. Razumevanje njihovih komponent, oblikovanja in prihodnjih trendov je potrebno za sledenje inovacijam v IoT, AI, 5G in trajnostni elektroniki, ki oblikujejo industrijo in vsakdanje življenje.
Pregled elektronskih naprav in vezij
Elektronske naprave so komponente, ki uravnavajo ali nadzorujejo tok in napetost, kot so diode, tranzistorji in integrirana vezja (IC). Ko so med seboj povezani, tvorijo elektronska vezja, ki opravljajo naloge, kot so ojačevanje, obdelava signalov, pretvorba moči in logične operacije. Vezja vključujejo aktivne komponente (tranzistorji, IC-ji, operacijski ojačevalci), ki zagotavljajo ojačitev in pasivne komponente (upor, kondenzatorji, induktorji), ki upravljajo shranjevanje energije, upor ali filtriranje. Skupaj omogočajo vse, od potrošniške elektronike do industrijske avtomatizacije.
Osnovne elektronske komponente in naprave
Pasivne komponente
• Upori omejujejo tok, delijo napetost in ščitijo občutljive naprave. Njihovo delovanje opredeljujeta odpornost (Ω) in toleranca, kar kaže na natančnost.
• Kondenzatorji shranjujejo in sproščajo polnjenje, gladka nihanja napetosti, hrup filtra in podpirajo časovna vezja. Ključne specifikacije vključujejo kapacitivnost (μF) in enakovredno serijsko upornost (ESR).
• Induktorji shranjujejo energijo v magnetnih poljih, nasprotujejo nenadnim spremembam toka in uravnavajo pretok energije v pretvornikih. Njihovi glavni parametri so induktivnost (mH) in nasičeni tok.
Polprevodniške naprave

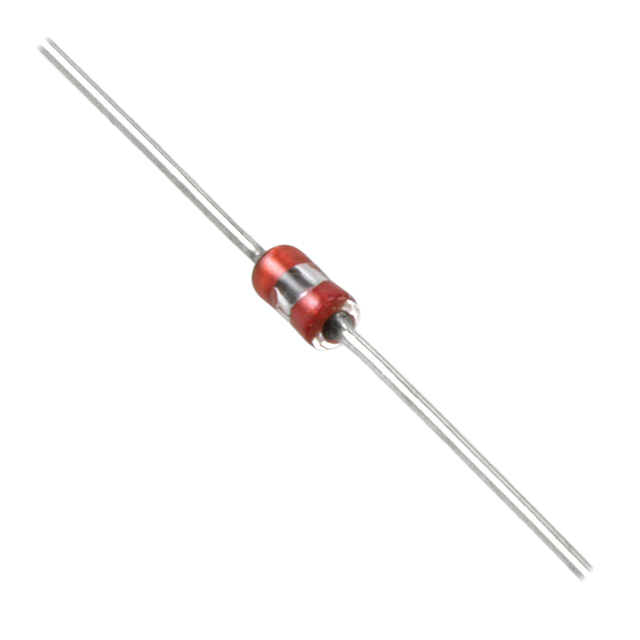

• Diode uveljavljajo enosmerni tok toka, z različicami, kot so Schottkyjeve diode za hitro preklapljanje, Zenerjeve diode za regulacijo napetosti in fotodiode za zaznavanje svetlobe.
• BJT uporabljajo majhen osnovni tok za nadzor večjega kolektorskega toka, zaradi česar so idealni za ojačevanje in preklapljanje.
• MOSFET-i prevladujejo v sodobni elektroniki za hitro in učinkovito preklapljanje napajalnikov, pretvornikov in logičnih vezij.
• IGBT združujejo hitrost MOSFET s trenutno zmogljivostjo BJT in se odlikujejo v aplikacijah z visoko močjo, kot so motorni pogoni, EV in sistemi obnovljivih virov energije.
Integrirana vezja (IC)
IC združuje na tisoče do milijarde tranzistorjev, uporov in kondenzatorjev v enem čipu, kar izjemno zmanjša velikost in hkrati poveča zmogljivost in zanesljivost.
• Analogni IC-ji, kot so operacijski ojačevalci in regulatorji napetosti, obdelujejo neprekinjene signale za upravljanje zvoka in porabe.
• Digitalni IC-ji, vključno z mikrokrmilniki, procesorji in logičnimi vrati, izvajajo izračune in krmilne funkcije z uporabo binarnih signalov.
• Mešani signalni IC-ji integrirajo analogne in digitalne domene, kar omogoča brezhibno komunikacijo med senzorji in procesorji prek ADC-jev in DAC-jev.
Vrste elektronskih vezij
Elektronska vezja so na splošno razvrščena v analogne, digitalne in mešane vrste signalov.
• Analogna vezja obdelujejo neprekinjene signale, ki se sčasoma gladko spreminjajo, kot so zvočni valovi ali odčitki temperature. So zelo učinkoviti za dejansko zaznavanje, vendar so ponavadi bolj občutljivi na hrup. Pogosti primeri vključujejo avdio ojačevalnike, vezja za kondicioniranje senzorjev in radijske sprejemnike.
• V nasprotju s tem digitalna vezja delujejo z binarnimi signali, predstavljenimi kot logične 0 in 1. Zaradi tega so zelo natančni, zanesljivi in manj nagnjeni k motnjam hrupa v primerjavi z analognimi modeli. Digitalna vezja so temelj računalnikov, pametnih telefonov in komunikacijskih sistemov, kjer obdelava in shranjevanje podatkov zahtevata natančnost in hitrost.
• Vezja z mešanim signalom združujejo prednosti analognih in digitalnih domen. Zajemajo analogne signale iz okolja, kot so svetloba, zvok ali temperatura, nato pa jih pretvorijo v digitalne podatke za obdelavo. Naprave, kot so senzorji IoT, pametne nosljive naprave, in sodobni medicinski instrumenti se zanašajo na modele mešanih signalov, da premostijo vrzel med dejanskimi vhodi in digitalnim računanjem.
Topologije vezij in arhitekture
Elektronska vezja so zgrajena na specifičnih topologijah in arhitekturah, od katerih je vsaka optimizirana za poseben namen.
• Ojačevalniki so zasnovani tako, da povečajo moč signala, s skupnimi razredi, vključno z razredom A, razredom B in razredom AB. Razred A zagotavlja odlično zvestobo signala, vendar nizko učinkovitost, medtem ko razred B in push-pull modeli izboljšujejo učinkovitost na račun popačenja. Razred AB vzpostavlja ravnovesje, zaradi česar se pogosto uporablja v avdio sistemih.
• Oscilatorji so vezja, ki ustvarjajo neprekinjene valovne oblike brez zunanjega vhoda, ki služijo kot podpora za časovno načrtovanje, generiranje frekvenc in nosilne signale v komunikacijskih sistemih. Uporabni so v urah, radijskih postajah in generatorjih signalov.
• Usmerniki pretvarjajo izmenični tok (AC) v enosmerni tok (DC). Glede na zasnovo so lahko polvalovni, polvalovni ali mostni usmerniki, pri čemer so konfiguracije mostov najučinkovitejše in se najpogosteje uporabljajo v napajalnikih.
• Regulatorji napetosti ohranjajo enakomeren izhod ne glede na nihanja vhodov ali spremembe obremenitve. Linearni regulatorji so preprosti in poceni, vendar manj učinkoviti, medtem ko so preklopni regulatorji bolj zapleteni, vendar ponujajo večjo učinkovitost in kompaktno velikost, kar je ključnega pomena v prenosni elektroniki.
• Pretvorniki moči še dodatno izboljšujejo nadzor napetosti, pri čemer pretvorniki znižujejo napetost, pretvorniki za povečanje in modeli za povečanje podpore, ki zagotavljajo obe funkciji. Pogosto se uporabljajo v baterijskih napravah, obnovljivih sistemih in industrijskih pogonih.
Materiali in podlage v elektroniki
| **Material** | **Prednost** | **Uporaba** |
|---|---|---|
| **Silicij (Si)** | Zrelo, stroškovno učinkovito, obilno | Elektronska raba, mikroprocesorji |
| **galijev nitrid (GaN)** | Visokofrekvenčna zmogljivost, nizke preklopne izgube, kompaktna zasnova | Hitri polnilniki, 5G naprave, RF ojačevalniki |
| **Silicijev karbid (SiC)** | Visoka napetostna toleranca, nizke prevodne izgube, vzdrži ekstremne temperature | EV inverterji, industrijski motorni pogoni, pretvorniki obnovljivih virov energije |
| **Fleksibilni substrati** | Lahke, upogljive, prozorne možnosti | Nosljive naprave, zložljivi zasloni, medicinski senzorji |
Potek dela oblikovanja elektronike
• Določite zahteve - Določite električne specifikacije (napetost, tok, ravni moči), omejitve velikosti, toplotne omejitve in standarde skladnosti.
• Ustvarite shematske diagrame - Uporabite orodja CAD (Altium, KiCad, OrCAD) za preslikavo logike vezij, komponentnih povezav in funkcionalnih blokov.
• Zaženite simulacije vezja - Potrdite predpostavke načrtovanja s programsko opremo, kot sta SPICE ali LTspice, da napovedujete zmogljivost, celovitost signala in energetsko učinkovitost.
• Postavitev PCB - Prevedite shemo v zasnovo plošče, zmanjšanje EMI, upravljanje toplotnega razprševanja, in optimizacija usmerjanja sledi za zanesljivost.
• Montaža prototipa - Zgradite zgodnje različice na ploščah ali izdelajte testne PCB za dejansko oceno.
• Iterativno testiranje in optimizacija – Izvedite funkcionalne teste, izboljšajte postavitev komponent in odpravite napake pri oblikovanju, preden se premaknete v proizvodnjo.
Testiranje in odpravljanje težav z elektronskimi vezji
| **Orodje** | **Funkcija** | **Primer uporabe** |
|---|---|---|
| **Multimeter** | Meri napetost, tok, upor | Preverjanje stanja baterije, preskusi neprekinjenosti |
| **Osciloskop** | Ponazori valovne oblike časovne domene | Odpravljanje napak pri hrupu, valovitost v napajalnikih |
| **Logični analizator** | Zajema in dekodira signale digitalnega vodila | Razhroščevanje protokola I²C/SPI/UART |
| **Spekter ** | Prikaže frekvenčno področje | Nastavitev RF vezja, EMI |
| **Analizator** | značilnosti | diagnoza |
| **Merilnik LCR** | Meri induktivnost, kapacitivnost, upor | Preverjanje sestavnih delov pred montažo |
| **Generator funkcij** | Proizvaja preskusne signale (sinus, kvadrat itd.) | Pogonski tokokrogi med validacijo |
Uporaba elektronskih naprav
• Potrošniška elektronika: Pametni telefoni, pametni televizorji, prenosni računalniki, nosljive naprave in igralne naprave se zanašajo na integrirana vezja za obdelavo, prikaz in povezljivost.
• Avtomobilska industrija: napredni sistemi za pomoč vozniku (ADAS), upravljanje baterij električnih vozil (EV), infotainment in fuzija senzorjev za avtonomno vožnjo.
• Medicinski pripomočki: Orodja za vzdrževanje življenja, kot so srčni spodbujevalniki, MRI stroji, diagnostično slikanje, prenosni zdravstveni monitorji in telemedicinske naprave.
• Industrijska avtomatizacija: robotika, programabilni logični krmilniki (PLC), motorni pogoni in sistemi za nadzor procesov, ki izboljšujejo učinkovitost in varnost.
• Obnovljiva energija: Močnostna elektronika v sončnih inverterjih, pretvorniki vetrnih turbin, sistemi za shranjevanje baterij in upravljanje pametnih omrežij.
• Vesoljsko in obrambno: letalski, navigacijski, radarski in satelitski komunikacijski sistemi, kjer je zanesljivost ključnega pomena.
• Telekomunikacije: infrastruktura 5G, optična vlakna in podatkovni centri, ki omogočajo hitro globalno povezljivost.
Močnostna elektronika in varnost
| **Vidik** | **Pomembnost** | **Primer** |
|---|---|---|
| **Upravljanje toplote** | Preprečuje pregrevanje, ohranja učinkovitost in podaljšuje življenjsko dobo komponent | Hladilniki, toplotne blazinice, hladilni ventilatorji, tekoče hlajenje |
| **Izolacija** | Ščiti vas pred električnim udarom in preprečuje motnje signala med vezji | Izolacijski transformatorji, optočborniki, galvanska izolacija |
| **Zaščita** | Ščiti vezja pred prekomernim tokom, kratkimi stiki in prehodnimi sunki | Varovalke, odklopniki, dušilci prenapetosti, TVS diode |
| **Standardi in skladnost** | Zagotavlja, da izdelki ustrezajo globalnim predpisom o varnosti, kakovosti in okolju | IEC 60950, certifikati UL, RoHS, oznaka CE |
Nastajajoči prihodnji trendi elektronskih naprav in vezij
• Prilagodljiva elektronika: Ultra tanki, upogljivi materiali omogočajo zložljive zaslone, nosljive obliže in zdravstvene senzorje, nameščene na koži.
• 3D IC Stacking: Vertikalna integracija čipov povečuje gostoto, hitrost in energetsko učinkovitost ter presega omejitve tradicionalnega 2D skaliranja.
• Nevromorfno računalništvo: Vezja, zasnovana tako, da posnemajo nevronske mreže možganov, ki ponujajo hitrejšo in učinkovitejšo obdelavo umetne inteligence.
• Kvantne naprave: Izkoriščanje kvantnih stanj za računanje, komunikacijo in zaznavanje, ki presegajo klasično tehnologijo.
• Trajnostno oblikovanje: Osredotočite se na arhitekture z nizko porabo, substrate, ki jih je mogoče reciklirati, in okolju prijazno proizvodnjo.
Najboljše prakse pri oblikovanju elektronike
| **Praksa** | **Korist** | **Primer in podrobnosti** |
|---|---|---|
| **Znižanje nazivne moči komponente** | Podaljšuje življenjsko dobo z zmanjšanjem električnih in toplotnih obremenitev, kar zmanjšuje zgodnje okvare. | Komponente obremenitve (npr. Upori, kondenzatorji, MOSFET-i) pri 70–80% nazivnih vrednosti. Pri EV pretvornikih zmanjšanje moči zagotavlja, da polprevodniki brez okvare obvladujejo temperaturne konice. |
| **Zasnova za proizvodnost (DFM)** | Poenostavlja proizvodnjo, zmanjšuje stroške, in se izogiba napakam pri sestavljanju PCB. | Uporabite standardne odtise, izogibajte se neobičajnim paketom in zagotovite pravilno zasnovo spajkalne blazinice. Pomaga pri obsežni proizvodnji potrošniške elektronike, kot so pametni telefoni. |
| **Načrtovanje za preskušanje (DFT)** | Pospešuje odpravljanje napak, preverjanje kakovosti in vzdrževanje na terenu. | Vključite testne blazinice, skeniranje meja (JTAG) in dostopne merilne točke. V industrijski avtomatizaciji to zmanjšuje izpade z omogočanjem hitre diagnostike. |
| **Okolju prijazen dizajn** | Zmanjšuje okoljski odtis in zagotavlja skladnost s standardi RoHS, OEEO in REACH. | Uporabite spajke brez svinca, laminate brez halogenov in podlage, ki jih je mogoče reciklirati. Za podatkovne centre energetsko učinkoviti IC-ji in modeli z nizko porabo zmanjšajo splošni vpliv na ogljik. |
| **Načrtovanje toplotne in zanesljivosti** | Preprečuje pregrevanje in zagotavlja stabilno delovanje v težkih pogojih. | Uporabite hladilnike, toplotne prehode ali tekoče hlajenje za visoko zmogljive IGBT v pretvornikih obnovljive energije. |
| **Upravljanje življenjskega cikla in zastaranja** | Zagotavlja dolgoročno podporo in razpoložljivost izdelka. | Izberite komponente z razširjeno podporo proizvajalca ali alternative. Uporablja se za vesoljske in obrambne projekte z desetletno življenjsko dobo. |
Zaključek
Od osnovnih uporov do naprednih IC-jev in polprevodnikov s širokimi pasovnimi vrzelmi, elektronika poganja hitrejšo komunikacijo, čistejšo energijo in pametnejše sisteme. S preboji v prilagodljivih materialih, kvantnih napravah in okolju prijaznem oblikovanju ostajajo nevidna podpora napredku. Ker se industrije razvijajo, obvladovanje elektronskih naprav in vezij zagotavlja inovativnost, zanesljivost in trajnost v sodobni tehnologiji.
Pogosto zastavljena vprašanja [FAQ]
Kakšna je razlika med aktivnimi in pasivnimi elektronskimi komponentami?
Aktivne komponente, kot so tranzistorji in IC-ji, lahko ojačijo signale ali zagotovijo povečanje moči. Pasivne komponente, kot so upori in kondenzatorji, ne ojačujejo, temveč upravljajo energijo z upiranjem, shranjevanjem ali filtriranjem toka in napetosti.
Zakaj so polprevodniki s široko pasovno vrzeljo, kot sta GaN in SiC, pomembni?
GaN in SiC delujeta pri višjih napetostih, frekvencah in temperaturah kot silicij, kar omogoča hitrejšo in učinkovitejšo močnostno elektroniko. Zaradi tega uporabljajo gorivo v električnih vozilih, obnovljivi viri energije in infrastrukturi 5G.
Kakšna je vloga PCB v elektronskih vezjih?
Tiskana vezja (PCB) zagotavljajo fizično platformo, kjer so komponente nameščene in električno povezane z bakrenimi sledimi. Zagotavljajo zanesljivost, upravljajo toploto in zmanjšujejo motnje v kompaktnih konstrukcijah.
Kako se analogni in digitalni signali razlikujejo v elektroniki?
Analogni signali so neprekinjeni in lahko predstavljajo resnične spremembe, kot sta zvok ali temperatura. Digitalni signali uporabljajo binarne 0 in 1, ki ponujajo odpornost na hrup in natančnost, zaradi česar so idealni za računalniške in komunikacijske sisteme.
Kateri varnostni standardi veljajo za elektronske naprave?
Elektronika mora biti v skladu s svetovnimi standardi, kot so UL, IEC, CE in RoHS. Ti zagotavljajo, da so izdelki varni pred električnimi nevarnostmi, izpolnjujejo merila kakovosti in zmanjšujejo vpliv na okolje z okolju prijaznimi materiali.
