Vezje deluje le, če je napolnjeno s pravimi komponentami. Upori, kondenzatorji, diode, tranzistorji, IC-ji, konektorji in varnostni deli imajo vlogo pri nadzoru, napajanju in zaščiti vezij. Ta članek pojasnjuje te komponente, njihove funkcije, oznake in uporabo, ki daje jasne in podrobne informacije o osnovah vezja.

Figure 1: Circuit-Board Components

Pregled komponent vezja

Vezje je veliko več kot bakrene sledi, vezane na steklena vlakna; je srce vsake elektronske naprave. Brez komponent je PCB le list izoliranih bakrenih poti brez možnosti opravljanja nalog. Ko je napolnjen z uporniki, kondenzatorji, polprevodniki, konektorji in zaščitnimi napravami, se spremeni v popoln elektronski sistem, ki lahko napaja, obdeluje in komunicira z drugimi napravami. Funkcionalnost izhaja iz ravnovesja pasivnih komponent, ki so odgovorne za nadzor toka pretoka, filtriranje signalov in delitev napetosti, ter aktivnih komponent, ki ojačujejo, uravnavajo in računajo.

Sitotisk in polarnost v komponentah PCB

Figure 2: Silkscreen and Polarity in PCB Components

Sitotisk nalepke na vezjih

Sitotisk je belo besedilo in simboli, natisnjeni na PCB. Zagotavlja hitre reference za prepoznavanje komponent med montažo, testiranjem ali popravilom. Te oznake prihranijo čas, saj zagotavljajo vodnik, ne da bi se morali vedno sklicevati na shemo.

Pogosti sitotiski označevalci

Sitotisk uporablja črke za predstavitev komponent:

• R = Upor

• C = kondenzator

• D = Dioda

• Q = tranzistor

• U / IC = integrirano vezje

• F = varovalka

• J ali P = priključek

• K = štafeta

Kazalniki polarnosti za sestavne dele

Številni deli so usmerjeni in jih je treba pravilno namestiti. Oznake polarnosti vključujejo:

• Diode - črta označuje katodo

• Elektrolitski kondenzatorji - simbol "–" na telesu

• LED diode - ravna stran označuje katodo

• IC-ji - Pin 1, označen s piko, zarezo ali posnetek

Skupne pasivne komponente vezja

Sestavni delSimbolFunkcijaIdentifikacija
UporROmejuje pretok toka, deli napetost in nastavi ravni pristranskostiBarvni trakovi na tipih skozi luknje; 3–4-mestne kode na SMD paketih
KondenzatorCShranjuje in filtrira električni naboj; zagotavlja kratke energijske izbruheoznačeno v μF ali pF; elektrolitiki kažejo polarno črto; keramika pogosto nepolarizirana
InduktorLShranjuje energijo v magnetnem polju; upira nenadnim spremembam ACTelesa v obliki tuljave ali feritna jedra; vrednosti, ki so pogosto označene v μH ali mH

Diskretne komponente vezja

Diode

Figure 3: Diodes

Diode so osnovne komponente vezja, ki omogočajo tok v samo eno smer. Ta lastnost ščiti vezja pred poškodbami povratne napetosti in je potrebna v usmernikih, vpenjalnih omrežjih in sistemih za zaščito pred prenapetostjo. Njihov simbol "D" na sitotisku pomaga pri hitri identifikaciji.

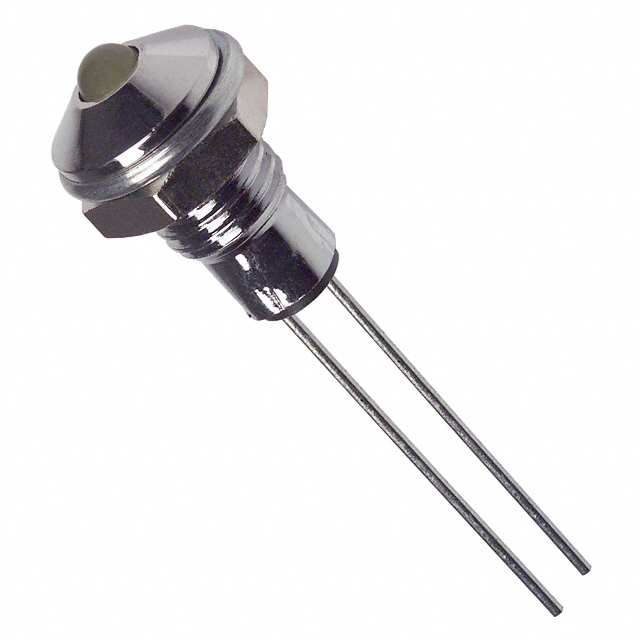

Svetleče diode (LED)

Figure 4: Light-Emitting Diodes (LEDs)

LED diode delujejo kot indikatorji in svetlobni viri na PCB. Uporabljajo se za statusne signale, osvetlitev zaslona in optoizolacijo. Upoštevati je treba polarnost; Katoda je izrazito označena z ravnim robom ali črto. Zaradi svoje učinkovitosti in nizke porabe energije so nepogrešljivi v sodobni elektroniki.

Tranzistorji (BJT in MOSFET)

Figure 5: Transistors (BJTs and MOSFETs)

Tranzistorji nadzorujejo tok in napetost tako, da delujejo kot ojačevalniki ali stikala. Bipolarni spojni tranzistorji (BJT) se odlikujejo pri ojačevanju, medtem ko MOSFET-i prevladujejo pri preklapljanju moči zaradi nizkih izgub in visoke hitrosti. Na PCB, so predvsem v regulaciji moči, digitalna logika, in obdelava signalov.

Regulatorji napetosti

Figure 6: Voltage Regulators

Regulatorji napetosti zagotavljajo, da vezje prejme konstantno, stabilno napetost, tudi če se napajanje spreminja. Običajni izhodi vključujejo 5V, 3.3V in 12V. Najdemo jih v linearnih in preklopnih tipih, so ključnega pomena za napajanje IC-jev in občutljivih obremenitev. Ti so na sitotiskih oznakah označeni kot U ali IC.

Sestavni deli integriranega vezja

Vrsta ICOznačevanjePaketAplikacije
MikrokrmilnikiSTM32, ATmegaQFP, QFN, BGAVgrajeno krmiljenje, avtomatizacija, robotika
Analogni IC-jiLM358, TL072SOIC, DIPOjačevalniki, filtri, kondicioniranje signala
Pomnilniški IC24LCxx, AT25SOIC, TSOPShranjevanje podatkov, vdelana programska oprema, medpomnjenje
Napajalni IC-jiLM7805, PMICTO-220, QFNRegulacija napetosti, upravljanje baterij
RF IC-jiKode QualcommQFN, BGAWi-Fi, Bluetooth, brezžična komunikacija

Komponente medsebojnega povezovanja vezja

Pin glave in vtičnice

Figure 7: Pin Headers and Sockets

Pin glave in vtičnice se pogosto uporabljajo za modularne povezave. Omogočajo enostavno razširitev, testiranje ali zamenjavo modulov. Najdemo jih v razvojnih ploščah, ščitnikih Arduino in vgrajenih sistemih, naredijo prototipe in nadgradnje preproste.

USB priključki

Figure 8: USB Connectors

USB priključki - Type-A, Type-B, Type-C in Micro-USB - so univerzalni vmesnik za prenos podatkov in napajanje. Na vezjih podpirajo polnjenje, komunikacijo in periferno povezljivost med elektroniko, prenosnimi računalniki in industrijsko opremo.

RF koaksialni priključki

Figure 9: RF Coaxial Connectors

RF priključki, kot so SMA, MMCX in U.FL, so zasnovani za visokofrekvenčne aplikacije. Zagotavljajo minimalno izgubo signala in stabilno delovanje v brezžičnih komunikacijskih napravah, antene, in IoT moduli.

Robni priključki

Figure 10: Edge Connectors

Robni priključki so integrirani v rob PCB in se ujemajo z režami na matičnih ploščah ali razširitvenih ploščah. Običajno v GPU-jih, karticah PCIe in pomnilniških modulih, učinkovito obdelujejo tako močne kot hitre signale.

Komponente za zaščito napajanja vezja

Figure 11: Circuit-Board Power Protection Components

Varovalke

Varovalke so žrtvene naprave, označene s F na PCB. Prekinejo vezje, ko teče prekomerni tok, kar preprečuje pregrevanje in nevarnost požara. Postavljeni v bližini napajalnih vodov, so prva stopnja obrambe pred napakami.

TVS diode

Diode za zatiranje prehodne napetosti (TVS), označene kot D, pritrdijo nenadne napetostne konice, ki jih povzroči elektrostatična razelektritev (ESD) ali sunki. Nameščeni so blizu vrat USB, Ethernet in HDMI za zaščito podatkovnih linij in IC-jev pred prehodnimi poškodbami.

Kovinsko-oksidni varistorji (MOV)

MOV so nelinearni upori, ki absorbirajo visokoenergijske sunke iz izmeničnih omrežij. Nameščeni na vstopnih točkah vezja, ščitijo naprave pred udari strele ali nestabilnimi električnimi omrežji z varnim preusmerjanjem odvečne energije.

Feritne kroglice

Feritne kroglice, označene kot FB, delujejo kot filtri za blokiranje visokofrekvenčnih elektromagnetnih motenj (EMI). Nameščeni v bližini regulatorjev in vhodnih / izhodnih zatičev, zatirajo preklopni hrup in izboljšujejo stabilnost vezja.

Elektromehanske in časovne komponente vezja

Figure 12: Circuit-Board Electromechanical and Timing Components

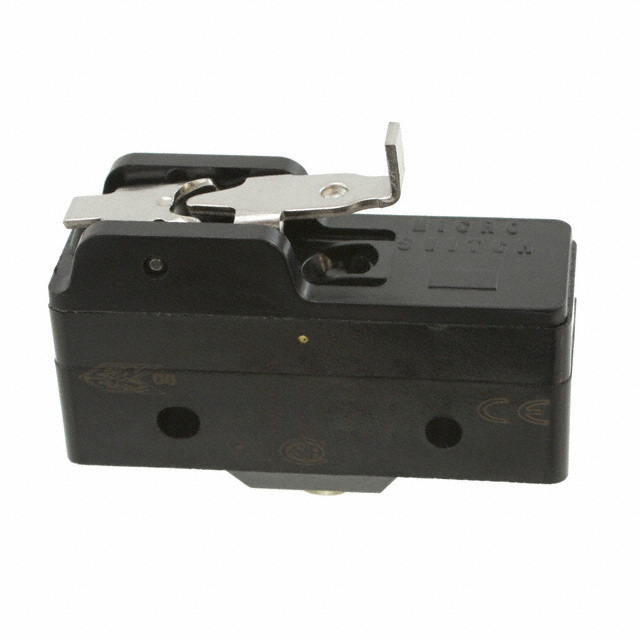

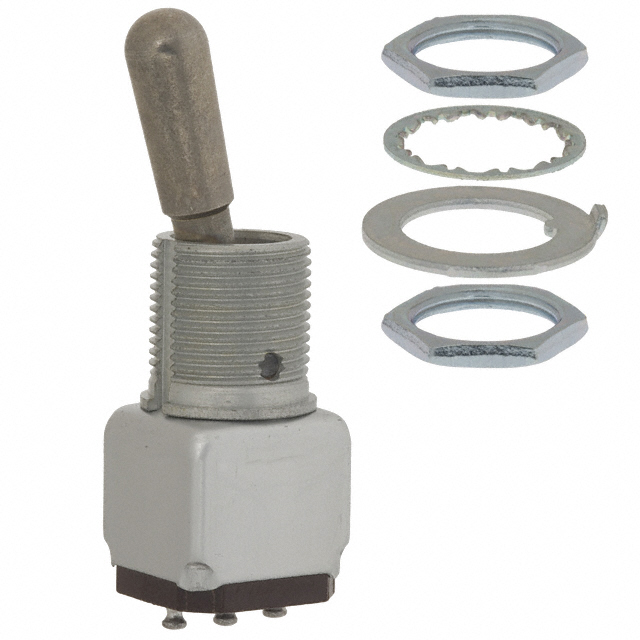

Stikala

Stikala so med najosnovnejšimi elektromehanskimi deli na PCB. Na voljo so kot taktilni, drsni ali DIP tipi, omogočajo neposreden vnos, konfiguriranje logičnih stanj ali sprožilne funkcije, kot so ponastavitev, vklop/izklop ali izbira načina.

Releji

Releji omogočajo krmilnemu vezju z nizko porabo varno preklapljanje obremenitev z visoko močjo. Z uporabo elektromagnetne tuljave za odpiranje ali zapiranje stikov zagotavljajo električno izolacijo med logičnimi signali in težkimi obremenitvami. Običajno v avtomatizaciji, krmiljenje motorjev, in industrijski PCB.

Kristali

Kremenovi kristali zagotavljajo izjemno stabilne urne signale v območju MHz. Ti so bistvenega pomena za časovno načrtovanje mikrokrmilnikov, podatkovno komunikacijo in sinhronizacijska vezja, ki zagotavljajo zanesljivo delovanje v digitalnih sistemih.

Oscilatorji

Oscilatorji so samostojni urni moduli, ki ustvarjajo fiksno frekvenco brez dodatnih zunanjih komponent. Uporabljajo se v procesorjih, komunikacijskih modulih in časovnih vezjih, da se zagotovi stabilno in natančno delovanje.

Osnovna strojna oprema PCB

Figure 13: Basic PCB Hardware

Zastoji

Oddaljeni deli ločujejo PCB od ohišja ali montažne površine. S preprečevanjem neposrednega stika zmanjšujejo napetost spajkalnih spojev, ščitijo sledi pred kratkimi hlačami in omogočajo pretok zraka pod ploščo. Ta majhen distančnik pomaga ustaviti razpoke spajke zaradi upogibanja plošče ali vibracij.

Oklepaji

Nosilci pritrdijo priključke, kot so USB, HDMI ali Ethernet vrata, na ohišje. Brez njih, priključitev in odklop kablov ponavlja obremenitev samega PCB, kar vodi do razpok in dvignjenih blazinic. Nosilci prenašajo mehansko obremenitev na okvir in podaljšajo življenjsko dobo priključka.

Vodniki za kartice

Vodila kartic poravnajo in stabilizirajo vtične plošče. Zmanjšujejo vibracije, olajšajo vstavljanje / odstranjevanje in preprečujejo upogibanje robnih konektorjev. V industrijskih ali avtomobilskih okoljih s stalnimi udarci so vodila za kartice ključnega pomena za dolgoročno vzdržljivost.

Toplotne blazinice in hladilniki

Komponente, kot so regulatorji napetosti, MOSFET-i ali CPU-ji, ustvarjajo toploto, ki zmanjšuje zmogljivost in skrajša življenjsko dobo. Toplotne blazinice izboljšajo prenos toplote na hladilnike, medtem ko hladilniki odvajajo toploto v okoliški zrak. Preprečujejo pregrevanje in ohranjajo zanesljivost sistema.

Paketi PCB in odtisi

Figure 14: PCB Packages and Footprints

Prehodna luknja (THT)

Deli skozi luknje uporabljajo vodnike, vstavljene v izvrtane luknje in spajkane na nasprotni strani. Nudijo močno mehansko podporo, so odlični za vibracije in obremenitve ter jih je enostavno prototipirati. Vendar pa zavzamejo več prostora, počasno montažo in niso idealni za kompaktne postavitve. Pogosti so v priključkih, relejih in napajalnih komponentah.

Naprave za površinsko montažo (SMD)

SMD-ji sedijo neposredno na ploščicah PCB brez vrtanja. So kompaktni, lahki in kot nalašč za avtomatizirano montažo z visoko gostoto. Slabosti so težje ročno spajkanje, zahteve glede natančnosti in manjša mehanska trdnost. Prevladujejo v elektroniki, kot so pametni telefoni, prenosni računalniki, in naprave IoT.

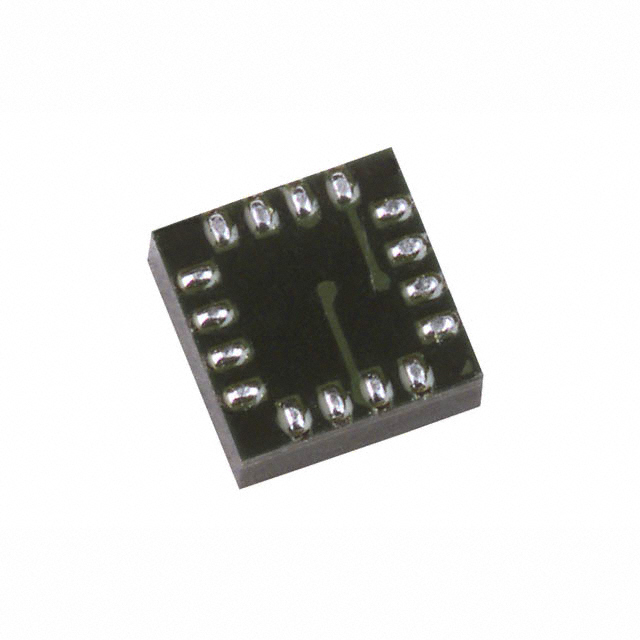

BGA / QFN in napredni paketi

Paketi BGA in QFN postavljajo spajkalne blazinice ali kroglice pod komponento, kar omogoča veliko število zatičev in odlično zmogljivost v majhnem prostoru. Zahtevajo ponovno spajkanje, rentgenski pregled in jih je težko predelati. Uporabljajo se v CPU-jih, SoC-jih, GPU-jih in RF čipih za visoko zmogljive sisteme.

Varnostni sestavni deli tiskanega vezja

• Razdalja je najmanjša zračna reža med dvema vodnikoma. Preprečuje iskrenje skozi zrak, ko so prisotne visoke napetosti.

• Lezenje je najmanjša površinska razdalja vzdolž PCB med vodniki. Preprečuje uhajanje toka in sledenje površini.

• Te razdalje so potrebne za varno in zanesljivo delovanje PCB v visokonapetostnih vezjih, kot so napajalniki, pretvorniki, in motorni pogoni.

• Zahtevani razmik je odvisen od delovne napetosti: višje napetosti zahtevajo večjo lezljivost in razdaljo.

• Stopnja onesnaženosti vpliva na tveganje: čista okolja omogočajo manjši razmik, medtem ko vlažni, prašni ali industrijski pogoji potrebujejo večjo razdaljo.

• Material CTI določa kakovost izolacije. Višja ocena CTI pomeni, da lahko PCB varno prenaša krajše poti lezenja.

• Mednarodni varnostni standardi (IEC, UL) zagotavljajo minimalne vrednosti razdalje in lezenja za različne napetosti, materiale in okolja.

Zaključek

Komponente vezja so jedro vsake elektronske naprave. Od pasivnih delov, kot so upori do kompleksnih IC-jev in zaščitnih naprav, vsak zagotavlja stabilnost, zmogljivost in varnost. Skupaj določajo, kako zanesljiv in učinkovit postane sistem, zaradi česar je njihovo razumevanje osnova za vsakogar, ki dela z elektroniko.

Pogosto zastavljena vprašanja [FAQ]

Za kaj se uporabljajo ločni kondenzatorji?

Stabilizirajo napajanje IC s filtriranjem hrupa in zagotavljanjem hitrih izbruhov energije.

Kako lahko opazite ponarejene komponente PCB?

Preverite slabe oznake, napačne logotipe, neenakomerno embalažo in vedno kupujte pri zaupanja vrednih distributerjih.

Kaj so testne točke na PCB?

To so blazinice ali zatiči, ki omogočajo merjenje signalov in napetosti za odpravljanje napak in testiranje.

Kako toplotni prehodi pomagajo pri oblikovanju PCB?

Prenašajo toploto iz komponent v druge bakrene plasti, kar izboljšuje hlajenje in zanesljivost.

Kakšna je razlika med konformnim premazom in lončkom?

Premaz je tanek zaščitni sloj, medtem ko lončenje popolnoma obdaja PCB za močnejšo zaščito.

Zakaj je potrebno znižanje moči komponente?

Zmanjšuje obremenitev z uporabo delov pod njihovo največjo oceno, kar izboljšuje zanesljivost in življenjsko dobo.
