SMD diode so majhne komponente, ki omogočajo tok toka v eno smer, hkrati pa prihranijo prostor na vezjih. Ponujajo hitro delovanje, nizke izgube energije in visoko zanesljivost v številnih elektronskih sistemih. Ta članek podrobno pojasnjuje njihove vrste, oznake, električne ocene, metode testiranja in pogoste težave.
Pregled SMD diod
Površinsko nameščene naprave (SMD) diode so majhni elektronski deli, ki omogočajo pretok elektrike le v eno smer. Namesto uporabe dolgih kovinskih vodnikov, kot so starejši tipi diod, so nameščeni neposredno na površini vezja. To omogoča, da so elektronska vezja manjša, lažja in lažja za proizvodnjo v večjih količinah. SMD diode so potrebne za zaščito vezij pred obratnim tokom, pretvorbo izmenične energije v enosmerni tok in vzdrževanje stabilnih napetostnih ravni. Pomagajo tudi pri nadzoru signalov znotraj številnih vrst elektronske opreme. Ker so zanesljive in enostavne za namestitev, so te diode postale standardni del sodobnih vezij.
Prednosti SMD diode
Kompaktna velikost in prostorska učinkovitost
SMD diode so zelo majhne, kar pomaga prihraniti prostor na vezju. Njihova ravna oblika omogoča, da se več delov prilega na manjši površini, zaradi česar so vezja urejena in dobro organizirana. Ta zasnova je koristna pri izdelavi kompaktnih elektronskih naprav, ki morajo delovati učinkovito, ne da bi zavzele preveč prostora.
Hitrejši postopek sestavljanja
Te diode so nameščene neposredno na površini plošče, zato ni potrebe po vrtanju lukenj. To olajša pritrditev med sestavljanjem in pospeši proizvodni proces. Prav tako zmanjša ročno delo, saj omogoča izdelavo več enot v krajšem času.
Močna električna zmogljivost
SMD diode zagotavljajo stabilno delovanje in hitro reagirajo na spremembe toka in napetosti. Pomagajo preprečevati poškodbe vezij zaradi nenadnih električnih sunkov in učinkoviteje rabe energije, saj ohranjajo izgubo moči nizko.
Visoka zanesljivost in vzdržljivost
Njihova trdna struktura jim omogoča obvladovanje temperaturnih sprememb in vibracij, ne da bi vplivali na zmogljivost. Ker ostanejo trdno pritrjene na ploščo, delujejo zanesljivo dolgo časa, tudi pod neprekinjeno uporabo.
Stroškovno učinkovito za množično proizvodnjo
SMD diode je enostavno namestiti z avtomatskimi stroji, kar skrajša čas proizvodnje in stroške. To jih naredi cenovno dostopne za izdelavo velikih količin elektronskih izdelkov.
Različne vrste SMD diod
Usmerniške diode
Usmerniške diode pretvarjajo izmenični tok v enosmerni in se uporabljajo v napajalnikih, adapterjih in polnilcih baterij. SMD tipi, kot sta 1N5819 ali SS14, so učinkoviti za kompaktna napajalna tokokroga. Uporabe: Usmerjanje moči v DC adapterjih, LED gonilnikih in napetostnih pretvornikih.
Prednosti
• Nizek padec napetosti v smeri naprej - manj nastajanja toplote
• Visoka zanesljivost in majhna velikost – primerna za kompaktne tiskane vezije
• Učinkovita pretvorba iz AC v DC za stabilen izhod
Schottkyjeve diode
Te diode imajo nizek padec napetosti v smeri naprej (0,2–0,4 V) in zelo hiter čas preklapljanja. Uporabe: Uporablja se v visokofrekvenčnih vezjih, RF modulih, stikalnih napajalnikih in zaščiti pred polariteto.
Prednosti
• Ultra-hiter čas okrevanja – najboljši za hitre steze
• Nizka izguba moči in izboljšana učinkovitost
• Kompaktna SMD forma omogoča goste postavitve plošč
Zenerjeve diode
Zenerjeve diode uravnavajo napetost z vzdrževanjem fiksne vzvratne prebojne napetosti. Uporabe: regulacija napetosti, referenčna napetost, zaščita pred prenapetostjo in stabilizacija napajanja mikrokontrolerjev.
Prednosti
• Natančen nadzor napetosti in zaščita
• Stabilna zmogljivost pri različnih obremenitvah
• Prihranek prostora za prenosno elektroniko
Preklopne diode
Zasnovan za hitro delovanje v digitalni logiki in RF aplikacijah. Uporablja se za preklapljanje signalov, obrezovanje valovne oblike, demodulacijo in visokohitrostne logične vezje.
Prednosti
• Zelo nizka kapacitivnost za hitre prehode
• Zanesljiva zmogljivost pri obdelavi signalov
• Visokofrekvenčni odziv za digitalne komunikacijske sisteme
Svetleče diode (LED)
SMD LED oddajajo svetlobo, ko skozi njih teče tok, in se uporabljajo skoraj v vsakem vizualnem elektronskem indikatorju. Uporablja se za osvetlitev zaslonov, indikatorje statusa, armaturne plošče in osvetlitev signalov.
Prednosti
• Visoka svetlost z nizko porabo energije
• Dolga življenjska doba in minimalna toplotna oddaja
• Na voljo v različnih barvah in kompaktnih SMD velikostih (0603, 0805 itd.)
3,6 TVS (diode za zatiranje prehodnih napetosti)
TVS diode ščitijo občutljiva vezja pred ESD, prenapetostmi in prehodnimi pojavi strele. Uporabe: USB priključki, podatkovne linije, napajalne vodila in avtomobilski ECU-ji.
Prednosti
• Hiter odziv (nanosekunde) za zaščito pred prenapetostjo
• Preprečuje poškodbe komponent zaradi visokonapetostnih sunkov
• Zanesljivo delovanje v zahtevnih električnih okoljih

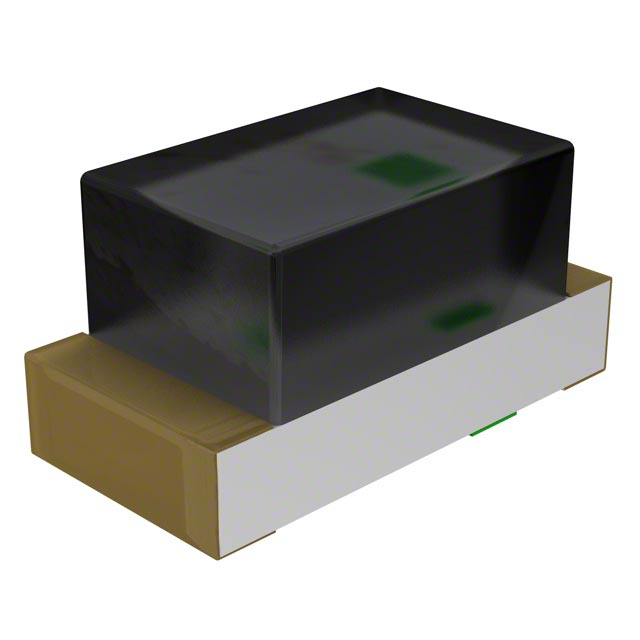

Fotodiode
Fotodiode pretvarjajo svetlobo v električni tok za zaznavanje in zaznavanje. Uporabe: optični senzorji, infrardeči sprejemniki, čitalniki črtnih kod in medicinski instrumenti.
Prednosti
• Visoka občutljivost na svetlobo in hiter odziv
• Natančno zaznavanje v vidnih in IR razdaljah
• Kompaktna in enostavna za integracijo v senzorske module
Tunelske diode
Te diode imajo negativno upornost, kar jim omogoča delovanje v oscilatorjih in mikrovalovnih vezjih. Uporabe: visokofrekvenčni oscilatorji, ojačevalniki in mikrovalovni komunikacijski sistemi.
Prednosti
• Izjemno hitro preklapljanje
• Stabilna zmogljivost pri mikrovalovnih frekvencah
• Uporabno za specializirane RF in kvantne aplikacije
Varactor (varicap) diode
Varaktorske diode delujejo kot spremenljivi kondenzatorji, ki jih nadzoruje napetost. Uporablja se za frekvenčno uglaševanje v oscilatorjih, RF filtrih in fazno zaklenjenih zankah (PLL).
Prednosti
• Omogoča natančno elektronsko uglaševanje brez mehanskih delov
• Stabilno frekvenčno krmiljenje za radijske in komunikacijske vezja
• Kompaktna velikost, idealna za sodobne RF module
Polariteta in oznake SMD diod
SMD diode so kompaktne in nimajo vidnih vodnikov, zato je prepoznavanje polaritete ključno med spajkanjem. Vsaka dioda ima dva priključka, anodo in katodo, tok pa teče le od anode do katode. Katoda je označena z pasom, trakom ali piko, natisnjeno na eni strani ohišja diode.
Na tiskanih vezjih (PCB) sitotisk označevanje vključuje palico, ki se poravna s katodno stranjo diodnega simbola. Ta vizualni namig zagotavlja pravilno orientacijo med montažo in preprečuje obratno namestitev, ki lahko povzroči okvare ali poškodbe.
SMD diode imajo tudi alfanumerične označevalne kode, kot sta 'A7' ali 'T4.' Ti kratki kodi identificirajo specifične modele diod in električne značilnosti. Ker se konvencije označevanja razlikujejo med proizvajalci, je treba pred spajkanjem ali testiranjem potrditi identiteto dela s podatkovnim listom ali zanesljivo bazo SMD kod.
Specifikacije SMD diod
Električni parametri SMD diod
| Parameter | Simbol | Definicija |
|---|---|---|
| Obratna napetost | Vr / Vbr | Največja vzvratna napetost, ki jo dioda prenese, preden pride do preboja. |
| Padec napetosti naprej | Vf | Napetost, ki se izgubi, ko tok teče naprej skozi diodo. |
| Tok puščanja | IR | Majhen tok, ki teče, ko je dioda obratno polarizirana. |
| Čas okrevanja | trr | Čas, potreben, da dioda preneha prevajati po preklopu iz prednjega v povratni prednapetost. |
| Kapacitivnost spoja | CJ | Kapaciteta shranjevanja naboja med priključki diode. |
Toplotne ocene in obvladovanje moči SMD diod
| Paket | Največja moč | Toplotna upornost (°C/W) | Opombe |
|---|---|---|---|
| SOD-323 | 200 mW | \~500 | Samo majhen signal |
| SOD-123 | 500 mW | \~250 | Zener & preklapljanje |
| SMA | 1 W | \~100 | Običajno za napajalne diode |
| SMB / SMC | 1,5–5 W | 50–75 | Za zaščito pred prenapetostjo in TVS |
SMD diodni paketi
SMD diode so na voljo v standardiziranih površinsko nameščenih ohišjih, ki določajo njihovo fizično velikost, odvajanje energije in toplotno upornost. Izbira pravilnega paketa je potrebna za zagotovitev pravilnega upravljanja toplote in zanesljivosti tokokroga.
Manjši paketi, kot sta SOD-523 in SOD-323, se uporabljajo za aplikacije z nizkim tokom in nizko porabo energije, kjer je kompaktnost prioriteta. SOD-123 ponuja ravnovesje med velikostjo in toplotno zmogljivostjo, zaradi česar je pogost za Zener, usmernike in preklopne diode.
Za višjo zaščito pred tokom ali prenapetostjo so zaželeni večji paketi, kot so SMA, SMB in SMC. Ti prenesejo več toplote in se uporabljajo za usmernike, regulacijo moči in diode za zatiranje prehodnih napetosti (TVS).
Nasveti za spajkanje in rokovanje s SMD diodami
• Ohranite najvišjo temperaturo spajkanja pod mejo proizvajalca (pod 260 °C), da preprečite poškodbe spojev.
• Sledite ocenam občutljivosti na vlago (MSL), da se izognete notranjemu razpokanju ali "popcorningu" med reflowom.
• Rokovanje z komponentami z antistatičnimi orodji za zaščito pred elektrostatičnim razbojem (ESD).
• Očistite vse ostanke fluksa po spajkanju, okoli območij z visoko napetostjo ali natančnostjo, da preprečite puščanje tokov.
• Pustite, da se tiskana vezja počasi in enakomerno ohladi, pri čemer se izognete mehanskemu pritisku ali upogibanju, dokler so spajkalni spoji še mehki.
• Diode shranjujte v suhi, zaprti embalaži do uporabe, da ohranite kakovost in preprečite oksidacijo.
• Preverite, ali profili pretoka in predelave ustrezajo toplotni oceni diode za dosledno zanesljivost spajkanja.
Merila zanesljivosti in skladnosti
• AEC-Q101 potrjuje vzdržljivost avtomobilske kakovosti pri vibracijah, vročini in napetostnih obremenitvah.
• RoHS in REACH zagotavljata, da je dioda prosta prepovedanih nevarnih snovi.
• IEC 61000-4-2 potrjuje odpornost proti elektrostatičnemu izpustu in napetostnim sunkom.
• Termično cikliranje in testi vlažnosti potrjujejo dolgoročno stabilnost v zahtevnih pogojih.
• Ti standardi potrjujejo varno, vzdržljivo in regulativno skladno delovanje diod.
Identifikacija SMD diod
Ko SMD dioda nima vidnih oznak, jo je še vedno mogoče prepoznati z nekaj natančnimi preverjanji. Začnite z uporabo diodnega načina multimetra za določitev polaritete; Stran, ki prikazuje meritev, je smer naprej, nasprotna pa katoda. Merjenje napetosti v smeri naprej (Vf): približno 0,2–0,4 volta običajno pomeni Schottkyjevo diodo, medtem ko 0,6–0,7 volta pomeni običajno silicijevo diodo. Poglejte obliko embalaže in preostale črke ali številke, nato jih primerjajte s seznamom SMD kod. Za preverjanje, ali gre za Zenerjevo diodo, uporabite nizko, tokovno omejeno vzvratno napetost in preverite, kje začne prevajati; ta vrednost predstavlja Zenerjevo napetost. S kombiniranjem teh preprostih korakov je mogoče pravilno prepoznati večino neoznačenih SMD diod, preden jih ponovno namestite ali zamenjate.
Okvare SMD diod in diagnostika
| Simptom | Verjeten vzrok | Diagnostični ukrep | Nasvet za popravilo |
|---|---|---|---|
| Brez napetosti ali kratkega stika | Dioda v notranjem stiku | Preverite z multimetrom v diodnem načinu, odčitek 0 Ω v obe smeri potrjuje kratek stik | Zamenjajte diodo in preverite okoliške komponente za prenapetost zaradi poškodb |
| Pregrevanje ali nenormalna poraba toka | Puščanje Schottkyjeve diode | Izmerite obratni uhajalni tok pri 25 °C in ponovno pri 85 °C, da vidite, ali se močno poveča | Uporabite diodo z višjo povratno napetostjo (Vr) ali boljšo toplotno oceno |
| Izguba ESD zaščite | TVS dioda odprta ali kratka stik | Preizkus v obeh smereh: odprt krog ali ničelna upornost pomeni okvaro | Zamenjajte TVS diodo in preverite, da sta ozemljitev tiskanega vezja in razporeditev sledi nepoškodovana |
| Nepravilna regulacija napetosti | Odmik ali obraba zaradi preboja Zenerjeve diode | Izmerite Zenerjevo napetost (Vz) in jo primerjajte z nazivno vrednostjo v podatkovnem listu | Zamenjajte z novim Zenerjem z enako vrednostjo, vendar z zahtevnejšo toleranco |
| Občasno delovanje ali nestabilne odčitke | Utrujenost spajkalnega spoja ali mikrorazpoka | Preizkusite premikanje ali uporabite toplotni šok za razkritje prekinjene kontinuitete | Prelej ali ponovno spajkal spoj in preveri razpoke ali dvignjene ploščice |
Zaključek
SMD diode naredijo vezja manjša, hitrejša in bolj zanesljiva. Vsaka vrsta, kot so usmernik, Schottky, Zener, TVS in drugi, ima specifično vlogo pri nadzoru moči, zaščiti ali obdelavi signalov. Ob pravilnem ravnanju, testiranju in spajkanju te diode zagotavljajo stabilno delovanje in dolgo življenjsko dobo v sodobni elektroniki.
Pogosta vprašanja [FAQ]
Q1. Kateri material se uporablja v SMD diodah?
Večina SMD diod uporablja silicij kot glavni material. Nekateri hitri ali specializirani tipi uporabljajo Schottkyjeve kovinsko-polprevodniške spoje ali galijev arzenid (GaAs) za boljše preklapljanje in natančnost.
Q2. Kako toplota vpliva na SMD diode?
Prekomerna toplota poveča uhajajoči tok in zmanjša učinkovitost. Ohranjanje diode znotraj njene nazivne temperature spoja in zagotavljanje pravilne odvajanja toplote na tiskanem vezju preprečuje izgubo zmogljivosti in poškodbe.
Q3. Ali lahko SMD diode prenesejo visok tok ali napetost?
Da, vendar so primerni le večji paketi, kot so SMA, SMB ali SMC. Ti tipi lahko prenesejo 1–5 W moči in se uporabljajo v usmernikih ali vezjih za zaščito pred prenapetostjo.
Q4. Katere napake se je treba izogibati pri testiranju SMD diod?
Ne uporabljajte načina upornosti na multimetru. Vedno testirajte z uporabo diodnega načina, uskladite polariteto sonde in se izogibajte uporabi prekomerne napetosti, ki bi lahko poškodovala nizkoenergijske tipe.
Q5. Kako naj bodo SMD diode shranjene?
Shranjujte jih v suhi, zaprti, antistatični embalaži pri 15–30 °C in pod 60 % vlage. Za staro osnovo pecite pri 125 °C 24 ur pred spajkanjem, da odstranite vlago.
